一、产品介绍
接地模块是一种以非金属材料为主的接地体，它由导电性、稳定性较好的复合非金属材料、吸湿剂、电解物质组成，不但有长效、防腐、降阻等特点，相对于降阻剂来说，施工更方便，而且接地模块受干湿度影响小，能长效吸湿保湿，保持低电阻不变。
二、性能特点
1.接地模块采用稳定的非金属材料作为模块的导电介质，其导电性不受季节影响；
2.能吸湿保湿、接地电阻低，能保持与土壤有效接触，接地电阻低而且能保持长期稳定；
3.大电流冲击后阻值不增大，也无变硬；、发脆、断裂现象；
4.在高土壤电阻率地域接地，能有效地降低接地电阻；
5.接地电阻受季节影响小，阻值能保持长期稳定。
6.安装简便，不受气候和地质条件的影响。
7.耐腐蚀、无毒、对环境无污染、使用寿命长。
三、产品安装
1.非金属接地体可进行垂直埋置或水平埋置，接地材料本体顶端埋置深度不宜小于0.8m，一般为0.8m～1.0m。
2.采用几个模块并联埋置时，模块间距不宜小于4m，如条件不允许，可适当放宽。
3.非金属接地体的极芯互相并联或与地线连接时，必须进行焊接。要求用同一种金属材料焊接，确保连接的可靠性。焊接长度按接地规范要求至少应为模块极芯宽度2倍以上，不允许虚焊、漏焊。 应在焊接处清除焊渣，涂上一层沥青或防腐漆，以防极芯腐蚀。
4.遇岩石地区，模块与大地粘合情况不紧时，可在模块下方和周围填充降阻剂，然后再用细土回填夯实，一般每块模块下方使用25kg~50kg降阻剂。
5.回填土时应适量洒水，分层夯实，待模块充分吸湿后（24小时）后测量接地电阻。
四、产品规格
规格 | 外形尺寸（mm） | 质量（kg） | 室温下电阻（Ω▪m） | 工频接地电阻（Ω） | 单模块接地电阻Rj（估算值） |
圆柱型 | Φ150×800 | 25 | ≤3 | 7 | Rj≈0.14ρ |
圆柱型 | φ150×1000 | 30 | ≤3 | 7 | Rj≈0.14ρ |
圆柱型 | φ150×1200 | 35 | ≤3 | 7 | Rj≈0.14ρ |
圆柱型 | Φ200×800 | 30 | ≤3 | 7 | Rj≈0.14ρ |
圆柱型 | Φ200×1000 | 35 | ≤3 | 7 | Rj≈0.14ρ |
圆柱型 | Φ200×1200 | 50 | ≤3 | 7 | Rj≈0.14ρ |
圆柱型 | Φ200×1300 | 55 | ≤3 | 7 | Rj≈0.14ρ |
方形 | 500×400×60 | 11 | ≤3 | 7 | Rj≈0.15ρ |
方形 | 500×400×60 | 12 | ≤3 | 7 | Rj≈0.15ρ |
梅花型 | Φ150×800 | 20 | ≤3 | 7 | Rj≈0.13ρ |
梅花型 | φ150×1000 | 25 | ≤3 | 7 | Rj≈0.13ρ |
梅花型 | φ150×1200 | 30 | ≤3 | 7 | Rj≈0.13ρ |
五、注意事项
1.贮存模块应经常维护，保持一定湿度，避免高温、干燥、曝晒。
2.运输和安装时，应避免机械力损伤接地模块。选择埋设位置时，应避开可能遭受化学腐蚀及高温影响地段。
3.回填土时可适量洒水分层夯实，待低电阻接地模块吸湿24小时后测量接地电阻。
4.在寒冷地区，模块应埋设在冻土层以下。

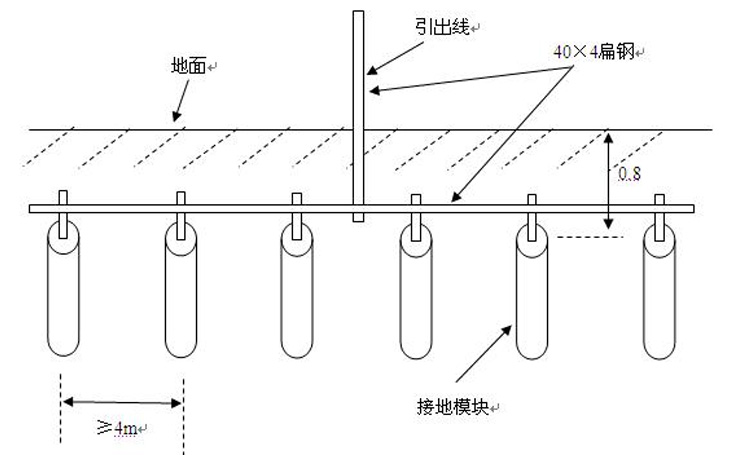

六、安装
