一、产品介绍
梅花型接地模块是一种以非金属材料为主的接地体，它由导电性、稳定性较好的非金属矿物和电解物质组成，增大了接地体 本身的散流面积，减小了接地体与土 壤之间的接触电阻，具有强吸湿保湿能力，使其周围附近的土壤电阻率降低，介电常数 增大，层间接触电阻减小，耐腐蚀性增强，因而能获得较小的接地电阻和较长的使用寿命。
二、性能特点
1.耐腐蚀、无毒害、使用寿命长、安装方便。
2.能吸湿保湿、接地电阻低，要比相同尺寸的钢管接地体低22%～40%。
3.大电流冲击后阻值不增大，也无变硬、发脆、断裂现象。
4.在高土壤电阻率地域接地，能有效地降低接地电阻。
5.接地电阻受季节影响小，阻值能保持长期稳定。
三、产品应用
1.发电厂、变电站、开关站、高压输电线路、电气化铁路、电信、移动通信基站、微波中继站、地面卫星接雷达站等工作接地、安全接地和防雷接地；
2.贵重精密仪器、计算机机房设备、邮电程控设备、广播电视设备、电子医疗设备等工作接地和保护接地；
3.各种高层建筑及高大构筑物、名胜古建筑、高大纪念塔等防雷接地；
4.石油输送管道及油气罐，易燃易爆物质仓库防雷接地。
四、产品规格
规格 | 外形尺寸（mm） | 质量（kg） | 室温下电阻（Ω▪m） | 工频接地电阻（Ω） | 单模块接地电阻Rj（估算值） |
圆柱型 | Φ150×800 | 25 | ≤3 | 7 | Rj≈0.14ρ |
圆柱型 | φ150×1000 | 30 | ≤3 | 7 | Rj≈0.14ρ |
圆柱型 | φ150×1200 | 35 | ≤3 | 7 | Rj≈0.14ρ |
圆柱型 | Φ200×800 | 30 | ≤3 | 7 | Rj≈0.14ρ |
圆柱型 | Φ200×1000 | 35 | ≤3 | 7 | Rj≈0.14ρ |
圆柱型 | Φ200×1200 | 50 | ≤3 | 7 | Rj≈0.14ρ |
圆柱型 | Φ200×1300 | 55 | ≤3 | 7 | Rj≈0.14ρ |
方形 | 500×400×60 | 11 | ≤3 | 7 | Rj≈0.15ρ |
方形 | 500×400×60 | 12 | ≤3 | 7 | Rj≈0.15ρ |
梅花型 | Φ150×800 | 20 | ≤3 | 7 | Rj≈0.13ρ |
梅花型 | φ150×1000 | 25 | ≤3 | 7 | Rj≈0.13ρ |
梅花型 | φ150×1200 | 30 | ≤3 | 7 | Rj≈0.13ρ |

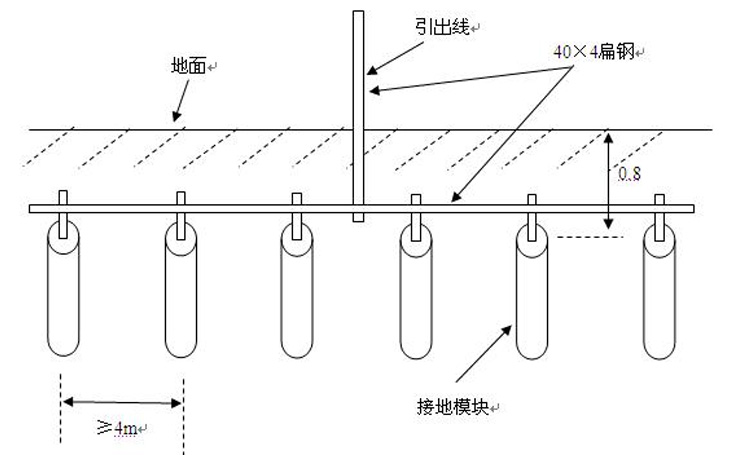

五、安装示意图
