一、产品特点

　　1.双脉冲触发，具有稳定持续的上行先导

　　2.三种储能模式：太阳能、风能和雷云—地电场能量，全球独家技术

　　3.所存储能量可触发100次上行先导，重新储能时间不超过7分钟

　　4.准确判断放电时机，落雷更准确，减小雷击点落于非避雷针体的概率

　　5.电子器件完全被环氧树脂包裹，防止内部电子器件受雷击损坏

　　6.可对其遥控测试，测试范围90m，准确显示电子器件和极化器件是否正常

　　7.电阻<2毫欧；抗风强度：210km/h；通流容量：500KA

　　8.无放射性元素，安全可靠；不锈钢材料，耐腐蚀，外形美观

　　9.完全符合NFC 17-102标准

二、工作原理

　　1.第一个装置，叫做脉冲装置，在雷云接近时，吸收雷云与大地间的电场能量，并在合适的时机触发上行先导。

　　2.第二个装置，叫做电源装置，通过几个大容量电容收集和存储风能光能，因此，Saint-Elme Active 2D避雷针一直预载能量，从而具备延伸上行先导的能力。

　　3.当雷云接近时，位于避雷针上的一传感器测量周围电场强度，当达到一定值时，脉冲装置触发,就像大多数ESE系统一样。

　　4.Saint-Elme Active 2D 避雷针的创新在于：通过位于其头部的第二个传感器测量上行先导的强度。当下行先导进入避雷针的保护区域时，被测电流大大增强。当达到特定的阀值时，电容器就会放电，延伸上行先导，进而捕获雷云的下行先导。

三、保护半径计算

根据法国NFC 17-120标准规定，避雷针针尖应高于被保护物水平面2米以上，

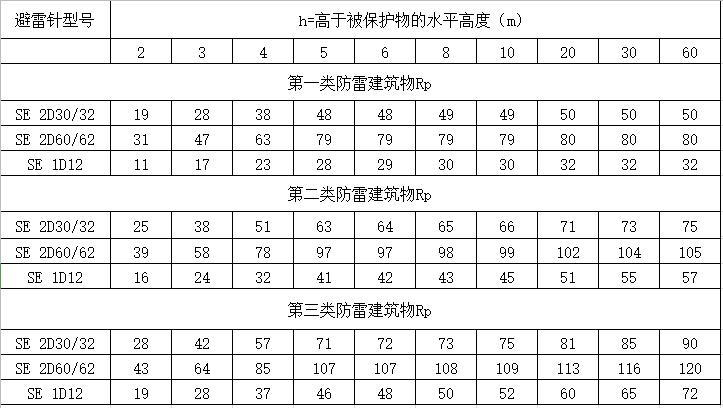

　　当h＜5m时，避雷针的保护区域要通过描绘电磁模型来获取，见保护半径表；

　　当h≥5m时，保护半径可按照以下公式进行计算：

　　Rp—保护半径（m）；

　　h—避雷针针尖与被保护物体最高端的距离（m）；

　　D—滚球半径（m）；按照法国NFC17-102标准规定：第一类建筑物D=20m(GB50057-94规定D=30m)，第二类建筑物D=45m，第三类建筑物D=60m；

　　ΔL—避雷针上行抢先距离（m），ΔL=V（m/μs）× ΔT（μs），其中V

　　为平均先导传播速度，近似值为1米/微秒，ΔT为避雷针提前放电时间。

四、产品选用

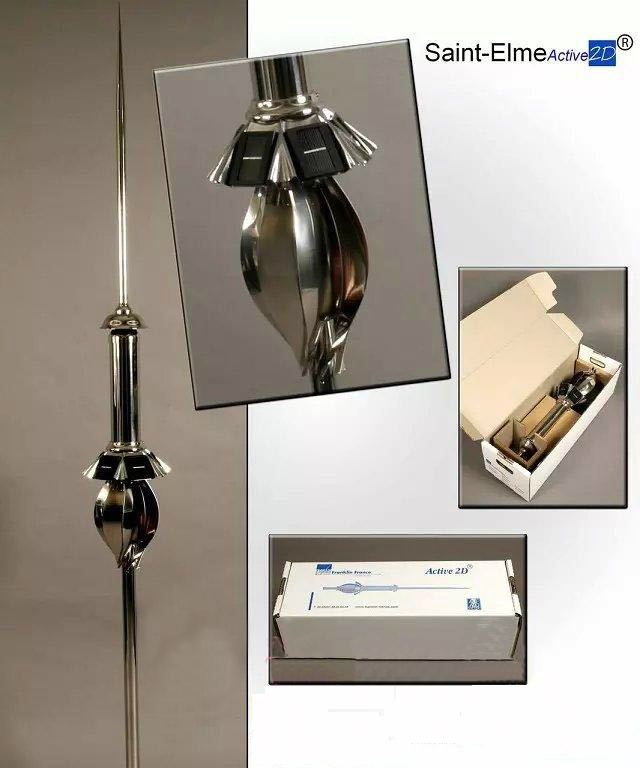

五、产品细节
