一、KHX50 矿用本安型通讯线路避雷器

在煤矿井下通讯系统里，KHX50矿用本安型通讯线路避雷器就像个 "安全卫士"，专门保护通讯线路不受雷电和异常电流的伤害。简单来说，它能把雷电产生的高压电、设备故障导致的大电流，还有其他意外干扰，都安全地导到地下去，让电话、监控这些通讯设备正常工作。

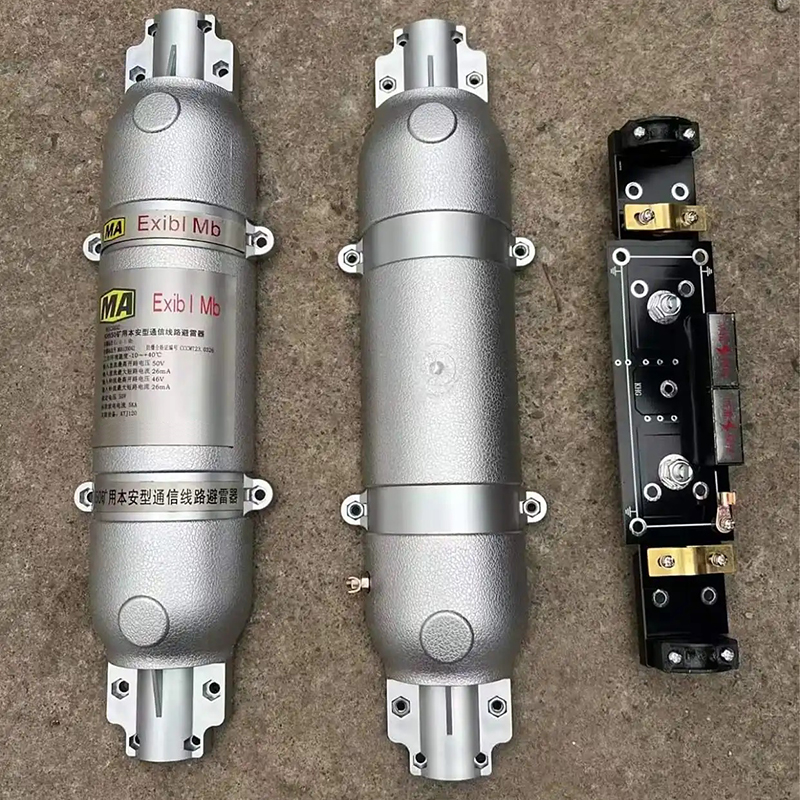

KHX50 长得像个铁盒子，里面有防雷模块、接线端子和智能监测元件。当线路电压超过安全值（比如 500V），它会自动把电压 "掐" 下来；电流太大时，内部的保险丝会熔断切断电路。遇到雷击浪涌，它能在 1 纳秒内做出反应，把上万安培的电流泄放到大地，保护井下通讯系统稳定运行。

这个设备通过了煤安认证和防爆认证，外壳用高强度钢板做成，能防尘防水（IP54 防护等级），在 - 40℃到 80℃的环境里都能工作。不管是雷电多发的山区煤矿，还是高湿多尘的井下巷道，它都能稳稳地守住通讯线路的安全。

二、性能指标

1.标称放电电流

通常为10kA（部分版本可达20kA），衡量防雷箱承受雷击的能力。

2.限制电压

≤500V（具体数值可能因产品版本而异），确保防雷过程中不会因电压过高损坏通信线路或设备。

导通电压500V，即防雷箱开始工作的电压阈值。冲击放电电压≤800V，表示防雷箱能承受的最大冲击电压。响应时间≤1ns，针对电力线路误接、大功率设备开关机等产生的浪涌脉冲，快速响应并将干扰信号泄放至大地，确保通信信号稳定传输。接地电阻要求专用接地装置时接地电阻≤4Ω，综合接地网时接地电阻≤10Ω（具体以标准为准），确保雷电电流有效泄放。

三、安装要求

1.安装位置

应安装在井口房或专用接线箱内，位于线路进入井下的入口处，便于接入通信线路并保护整个通讯系统。

2.安装方式

可落地放置或挂放，使用膨胀螺丝或其他固定装置牢固安装，确保设备平稳不易晃动。

3.接线要求

区分输入端（LINE）和输出端（EQUIP），输入端连接来自室外或风险区域的通信电缆，输出端连接通往井下本安设备的电缆。

使用0.4~0.8线径的矿用通信电缆，确保接线牢靠，通信电缆不易脱落。

两端线路必须分开敷设，不可捆扎在一起，防止二次感应。

接地处理

接地线应尽可能短，使用4平方毫米铜缆，长度不超过5米。

接地线与接地系统可靠连接，安装时需断开设备，避免因电焊等强电流从地线引入而损坏设备。
