一、产品介绍

　　用于高压输电线路杆塔的雷电防护，架设于杆塔顶端，与输电线路完全隔离，不会对输电线路的正常运行产生任何影响。与氧化锌避雷器相比，不会因防雷设备失效而形成电流泄放通道，影响输电线路正常工作。

产品从结构和防护模式上进行技术创新，从电磁波传输的角度，调整系统参数，有效降低线路绝缘子承受的雷电冲击电压，通过滤波装置削减由雷电流瞬间产生而形成对线路高压峰值的影响。经测试，削减雷电波峰幅度可达到 30％，有效降低了雷电流直接作用于杆塔构架的雷电压幅值，提高了杆塔乃至整条线路的耐雷水平，对线路的雷击闪烙跳闸现象起到非常有效的控制作用，经验证使用效果验证显著。

二、技术优势

　　1.很好的解决输电线路雷电引起的反击、绕击情况的发生，有效降低线路雷击跳闸率，提高线路的输电可靠性，真正实现对雷电波波形的处理，技术上具有针对性、实效性、创新性。

　　2.雷电通流容量大，抗雷电冲击能力强。

　　3.安装方便，免检测，日常免维护，不增加巡线工作量。

　　4.专用雷击计数系统（可选），能收集雷电数据，便于记录和分析，解决线路防雷工作中遇到的难题。

　　5.避雷针选装方式灵活可变，可根据塔形自主考虑选择悬挂方式及座桩方式。

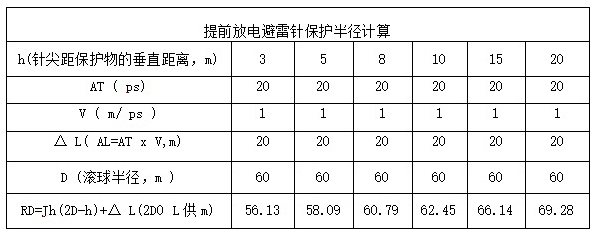

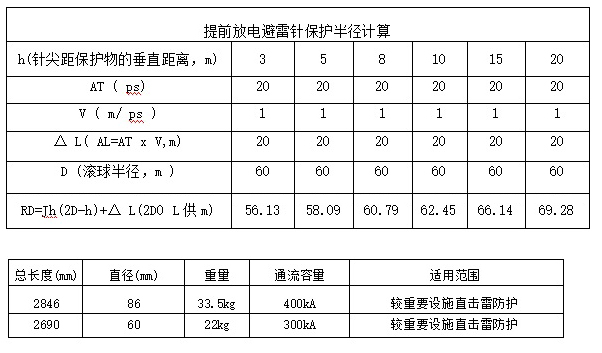

三、规格参数

四、使用条件

　　1.满足杆塔接地电阻R≤30Ω的条件

　　2.雷电流幅值I≤250KA

　　3.海拔高度H≤5000M

　　4.环境温度－50℃～＋50℃

　　5.最大风速不超过35m/s

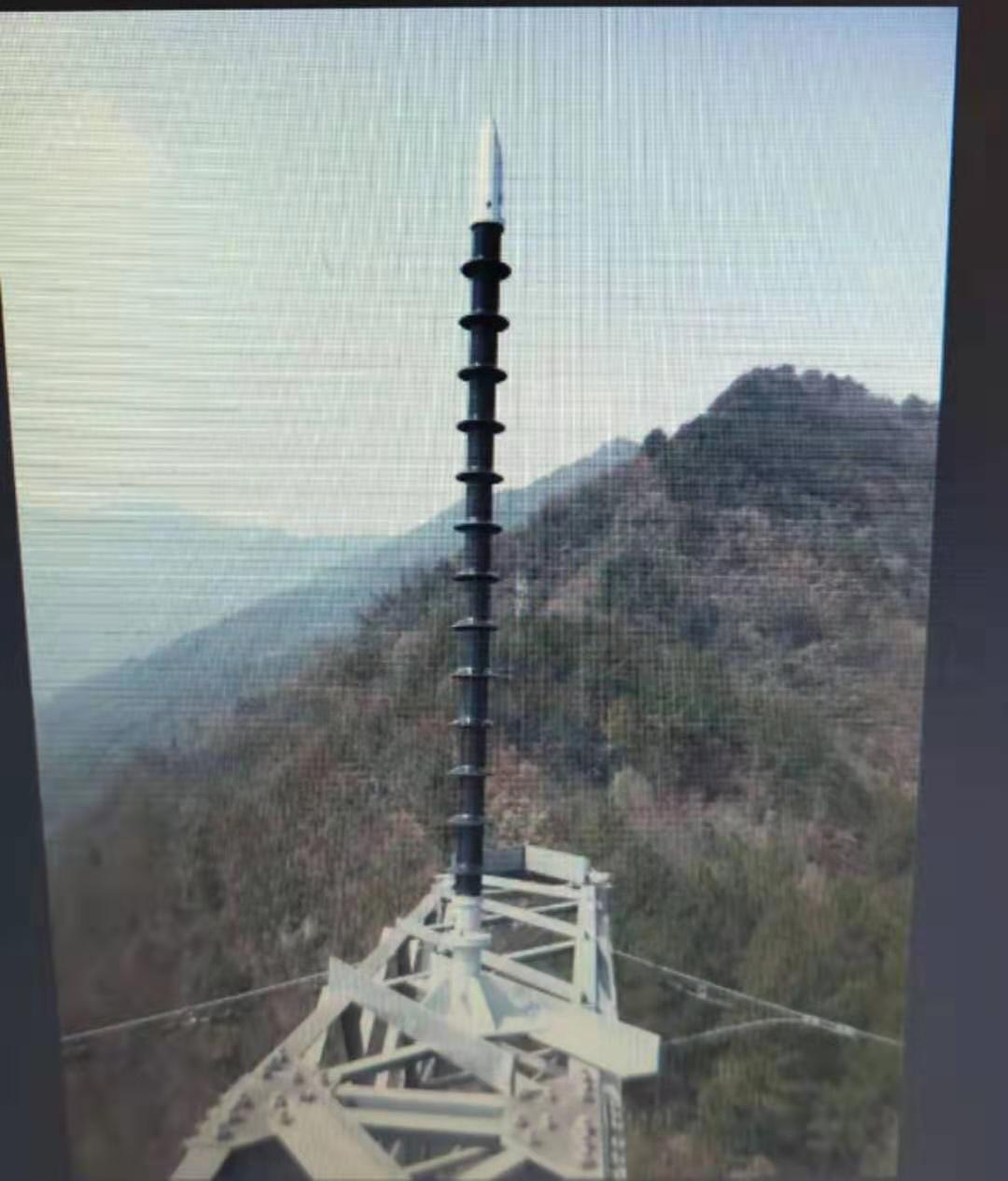

五、产品安装
