江苏某项目机房精密设备做0.5欧姆的防雷接地工程

精密仪器与计算机系统一样,属于耐电压等级低、抗干扰要求高的弱电设备。该企业精密仪器都放置在一栋一楼建筑物内,各设备间单独配置,相互之间没有联系,也没有与网络连接,不存在通过信号线产生感应雷电。通过察看现场，现需要为机房精密设备做0.5欧姆的防雷接地。

设计方案

本次接地采用深井接地法，配合接地模块、高效物理降阻剂、复合接地体、石墨线缆等材料高效降阻。

施工工艺流程

施工准备—测量放样—地勘钻机开钻—深井中间验收（合格）—钻机下杆焊接 （防腐处理）—灌注降阻剂

水平、垂直接地体安装施工工艺流程

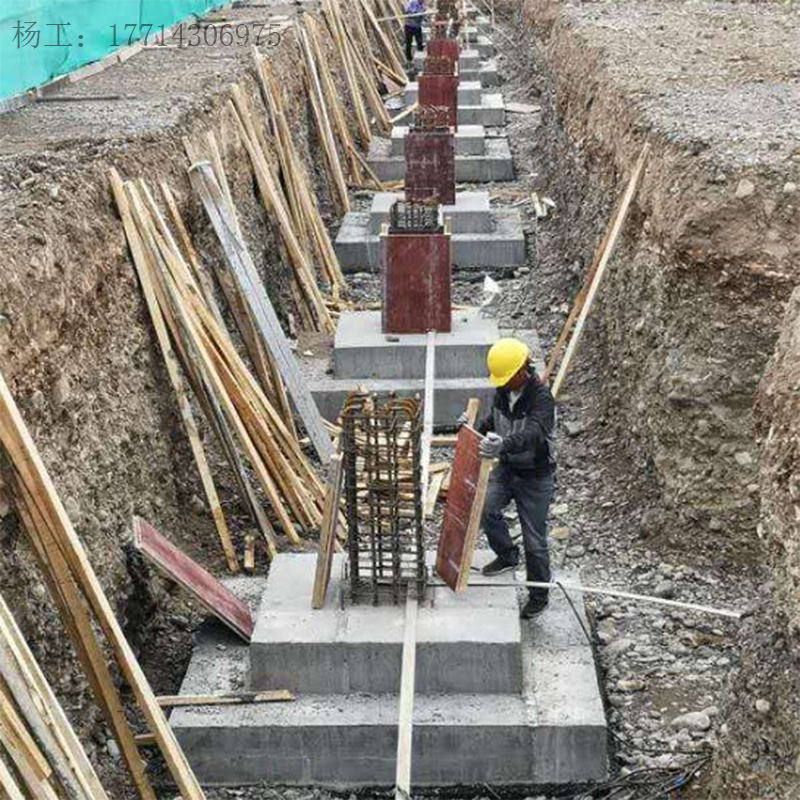

施工准备—沟槽土石方开挖—沟槽中间验收—水平、垂直接地体安装—中间验收—敷设降阻剂—沟槽回填

水平接地体采用接地模块进行水平埋置，埋置深度一般为0.8~1.0米，采用几个模块并联埋置时，模块间距不宜小于4.0米。如条件不允许，可适当减小，和此同时应减小计算模块用量时模块利用系数的取值，接地模块的极芯互相并联或和地线连接时，必须进行焊接。要求用同一种金属材料焊接，确保连接的可靠性。焊接长度应不小于80mm，不允许虚焊、漏焊。

辅助垂直接地体采用铜包钢接地棒进行垂直埋置，接地体的间距不宜小于其长度的2倍，接地体放在挖好沟的中心线上打入地下，直到到达需要的深度即可。

敷设降阻剂

将粉状的降阻剂直接倒入已放好接地体的水平槽沟中（适应于沙石土壤，两米水平接地体可倒入一袋降阻剂），然后往沟中灌水，同时用铁锨等物件加以搅拌，使降阻剂整体呈泥状，接地体，使其与降阻剂充分接触，然后回填50cm的地表土再用水浇灌压实。

地网连接

将成型的接地深井、接地模块、铜包钢接地棒用接地石墨线缆进行可靠连接，石墨电缆接地线在沟内安装敷设时需申直，禁止小角度折弯，如需弯折，角度应保持圆弧状。接地网，所有焊接口均要求清理焊碴后，涂上防腐油漆。

质量检査

接地体部分或全部焊接完，焊接部分经防腐处理后，由技术员、质检员、监理 工程师等共同检査验收，合格后进行回填隐蔽。

如验收中存在问题，则需进行处理：对质检中没有满足设计要求或施工 规定的，要进行返工处理，直到符合要求重新验收合格后方可进行下道工序施工。

深井连接安装：深井制作完毕以后，需将其直线连接，开挖四条分别边深0.6米的接地坑，采用接地模块、接地棒、降阻剂复合接地体、石墨线缆等进行有效降阻连接。

深井灌注降阻剂：接地体安装完毕，经有关人员检査合格，同意隐蔽后方 可进行回填。

验收

接地测试由防雷检测资质第三方检测，按GB/T 21431-2015标准检测；接地建造过程接受业主方的监督监造，并按提供的整改意见进行修正；甲乙双方共同组织整体验收。
