一、基础定义

非钳式三极电位降法在线监测设备，原理和手持验收地阻测试原理完全一致，依靠E被测极、P电压极、C电流极3根测试线+2根埋地辅助接地钢钎完成测量，无开合钳口。

二、核心工作原理

仪器内部输出低频交流测试电流，通过C极打入大地，P极采集大地电位差，通过R=U/I计算真实散流接地电阻（单纯测大地散流能力，不是金属回路电阻）：

1. E端子：连接建筑避雷引下线、40×4镀铜扁钢接地主干；

2. P辅助极：埋地，E-P间距5~10m；

3. C辅助极：埋地，P-C间距5~10m，三点直线排布；

4. 设备24h定时自动循环测量，阻值超标输出无源开关量报警。

三、硬件结构（导轨式，适配配电柜+同柜安装）

1.安装规格：35mm标准DIN导轨，和雷电记录仪并排装防雷配电箱；

2.端子分组

测量端子：E、P、C（接被测地体+2根埋地钢钎）；

通讯：RS485 A/B（Modbus RTU，和手拉手组网，一套平台上传雷击+接地数据）；

报警输出：1(COM)、2(NO)、3(NC)无源干接点，直接接线报警输入；

供电：AC220V市电；

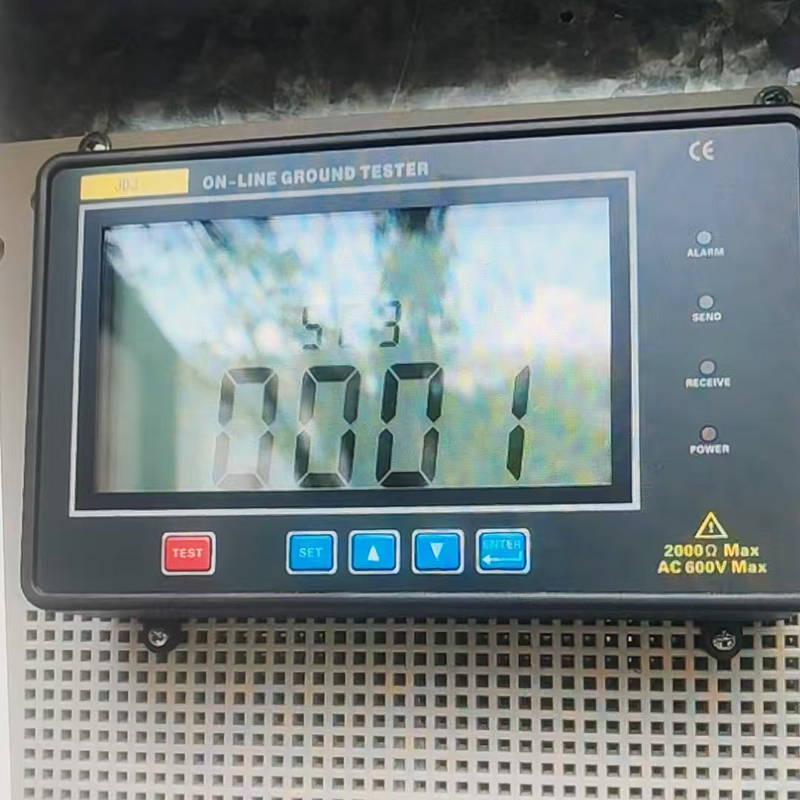

3.附加功能：

土壤电阻率同步测算、对地工频电压监测、本地液晶显示阻值、2000条历史数据存储。
