太阳能桥涵灯（桥柱灯）全套组成结构

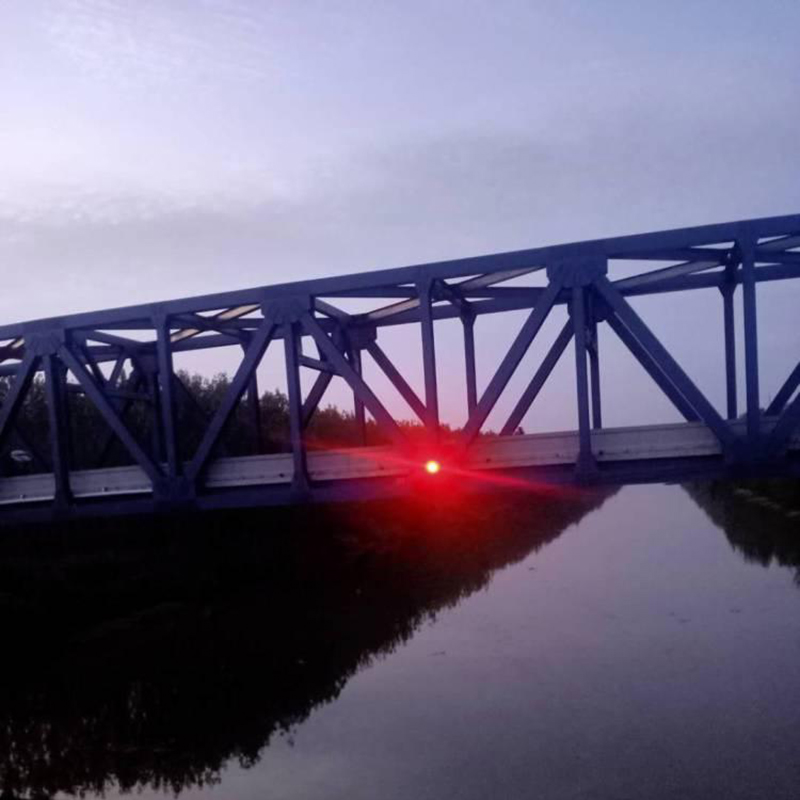

太阳能桥涵灯/桥柱灯属于桥梁通航警示航标灯，分一体化集成款、分体壁挂款两种结构，整套由光伏发电单元、储能单元、智能控制单元、发光灯体、安装固定五金五大模块构成，适配桥墩、桥侧、涵洞口安装，防水防撞、无需拉市电。

一、光伏发电组件（取能模块）

1.太阳能电池板

主流单晶硅板，转换效率≥20%；分单块 / 双拼折叠式，带可调倾角支架，适配桥梁不同朝向采光。

3.光伏固定支架

不锈钢 / 铝合金防腐支架、抱箍、调节转轴，可上下左右调角度，抗台风不脱落。

3.防水光伏连接线

双层护套防水DC线，公母快插接头，防雨水短路。

二、储能储能单元（储电模块）

1.储能蓄电池

一体化款：内置 3.2V/12V磷酸铁锂电池，低温性能好、防爆；

分体工程款：独立防水电池箱，内置大容量锂电 / 胶体铅酸电池，满足 3–7 天连续阴雨天续航。

2..密封电池仓/防水电池箱

铝合金压铸壳体，硅胶全密封，IP68防水，内置保温棉，适应江面昼夜温差、高盐雾环境。

三、智能充放电控制器（核心电控）

分为内置集成款、独立箱体控制器两类：

1.主控电路板（MPPT 光控控制器）

基础功能：光感自动亮灭、过充 / 过放 / 短路 / 反接保护；

工程款拓展：定时开关、闪光模式（红/黄/绿常亮/频闪）、远程遥测、亮度可调。

2.光感探头

光敏电阻感应环境亮度，天黑自动点亮、天亮自动断电，无需人工操作。

3.接线端子、防水绝缘模块

防潮绝缘、防漏电，适配桥梁潮湿多水雾工况。

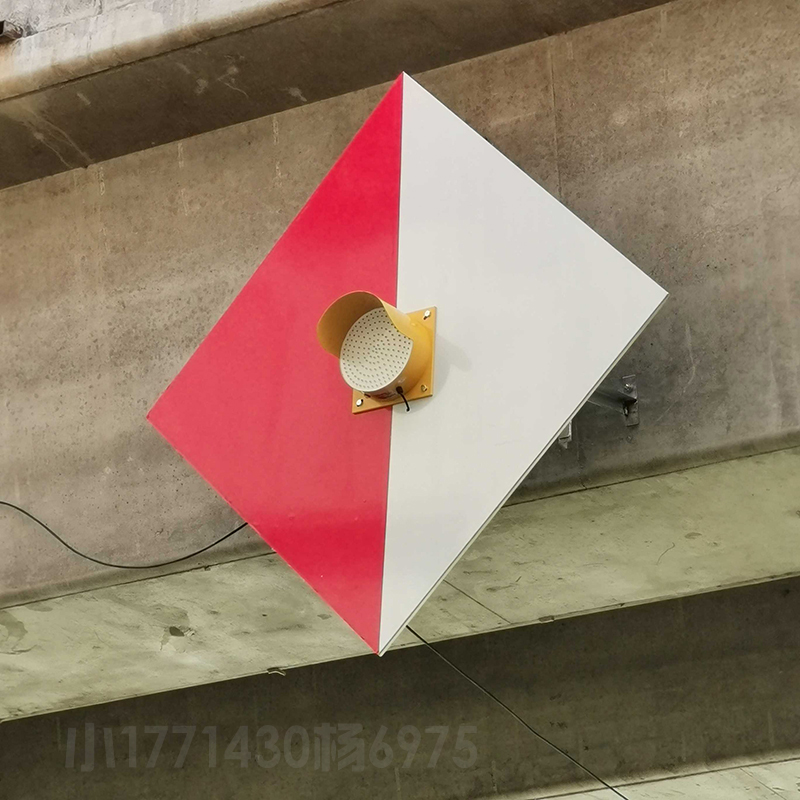

四、桥涵灯发光灯体（警示主体）

1. 外部防护结构

透镜灯罩：高透PC聚碳酸酯透镜，抗撞击、抗紫外线、防黄变，多面光学配光，远距离可视（3–5 海里）；

压铸铝灯座壳体：铝合金一体压铸，静电喷塑防腐，法兰安装底座，预留桥墩固定孔位；

防水密封组件：硅胶密封圈、防水压盖，防护等级 IP65/IP68，江水喷淋、暴雨不进水。

2. 内部发光光源

高亮LED灯珠，标准通航三色：红色、绿色、黄色；

光学反光杯：聚光提升可视距离，光线定向照射航道，不散光；

稳压驱动板：稳定LED电流，延长光源寿命（5 万小时以上）。

五、安装固定五金套件（桥梁专用）

桥墩固定法兰底座：标准圆形法兰，膨胀螺栓预埋固定在混凝土桥墩；

不锈钢抱箍 / 侧装支架：用于圆柱桥墩、桥梁护栏壁挂安装；

全套紧固件：304不锈钢螺栓、防松螺母、减震橡胶垫，减少船舶撞击震动损坏；

辅材：防水绝缘胶带、穿线波纹管、接地端子（金属桥墩需可靠接地）。
