一、接地网先行施工（先接地、后立塔，隐蔽工程）

瓦斯站独立避雷塔接地电阻要求：冲击接地电阻≤10Ω，优先控制≤5Ω

1. 沟槽开挖

沿基础外围开挖闭合环形接地沟，深度≥0.8m，岩石地段加深至 1.0m。

2. 接地体敷设

1.垂直接地极：角钢垂直打入地下，顶端距地面 0.7m，单根长2.5m，相邻接地极间距≥5m；

2.水平环网：40×4扁钢环绕塔基闭合，所有接地极与扁钢双面搭接焊；

3.焊接标准：扁钢搭接长度≥2 倍宽度（≥80mm）；圆钢≥6 倍直径；焊缝饱满无夹渣、虚焊；

4.焊后处理：清除焊渣，涂刷两道沥青防腐漆；

5.高电阻率土壤（砂石、岩石）：沟槽内填充专用降阻剂，分层夯实，禁止建筑垃圾回填。

3. 塔体接地连接

环形接地扁钢引出 2 路分支，分别与三角塔两个塔脚地脚板可靠焊接，利用整座三角钢塔作为自然引下线，无需额外敷设引下线。

二、三角避雷塔主体安装流程

1.地面预拼

1.场地找平，将塔节平放组装，三柱桁架对齐；

2.全部螺栓穿装弹簧垫圈、防松螺母，初拧固定；

3.检查三角截面方正、斜撑完整，校正无扭曲变形。

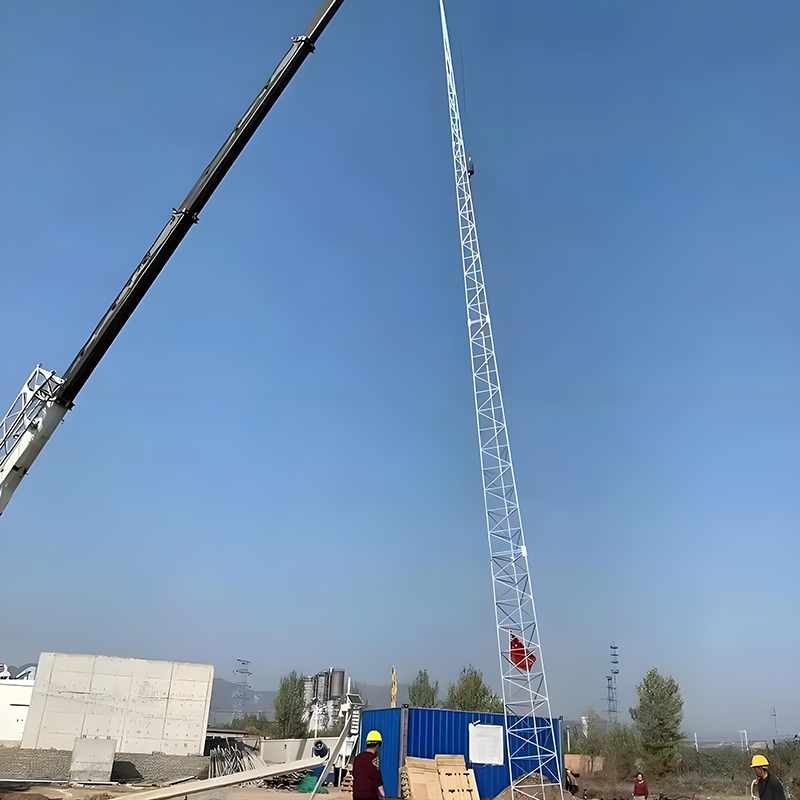

2. 吊装作业安全（瓦斯站防爆管控）

1.大风≥5 级、雨天、雾天禁止吊装；作业区拉警戒带，禁止无关人员、车辆进入；

2.吊车支腿垫钢板/道木，地面硬化压实；

3.单点吊设塔身重心位置，严禁斜拉、单点偏吊；塔身未完全固定前不得松钩。

3. 分段立塔校正

1.底层塔节就位在地脚螺栓上，套压板、螺母；

2.经纬仪双向校正垂直度，整体垂直度偏差≤1/1000 塔高；

3.逐节吊装拼接，上下节错位对接，全部螺栓分两次紧固（初拧→终拧）； M16 螺栓扭矩≥180N・m；M20≥280N・m；

4.高塔（20m 以上）加装临时防风拉线，四角拉紧固定。

4. 塔顶接闪器安装

1.塔尖就位不锈钢接闪杆，法兰螺栓紧固或满焊；

2.焊接破损镀锌层打磨补喷锌防腐；

3.检查接闪杆垂直、无晃动。

5. 完工全面复检

1.全部螺栓二次复紧，补齐缺失垫圈、螺母；

2.塔身磕碰、掉锌部位统一防腐修补；

3.清理塔体杂物、吊装辅助件。
