一、主材选材（必须热镀锌，禁止冷镀）

1.圆钢（优先推荐）

常规屋面：φ8mm；女儿墙 / 屋面主避雷带常用 φ10、φ12mm抖音百科

烟囱避雷环：≥φ12mm

2.扁钢替代方案

截面≥48mm²，厚度≥4mm（标准 - 25×4、-40×4）

禁止：螺纹钢、普通黑铁、冷镀锌材料，易锈蚀断流。

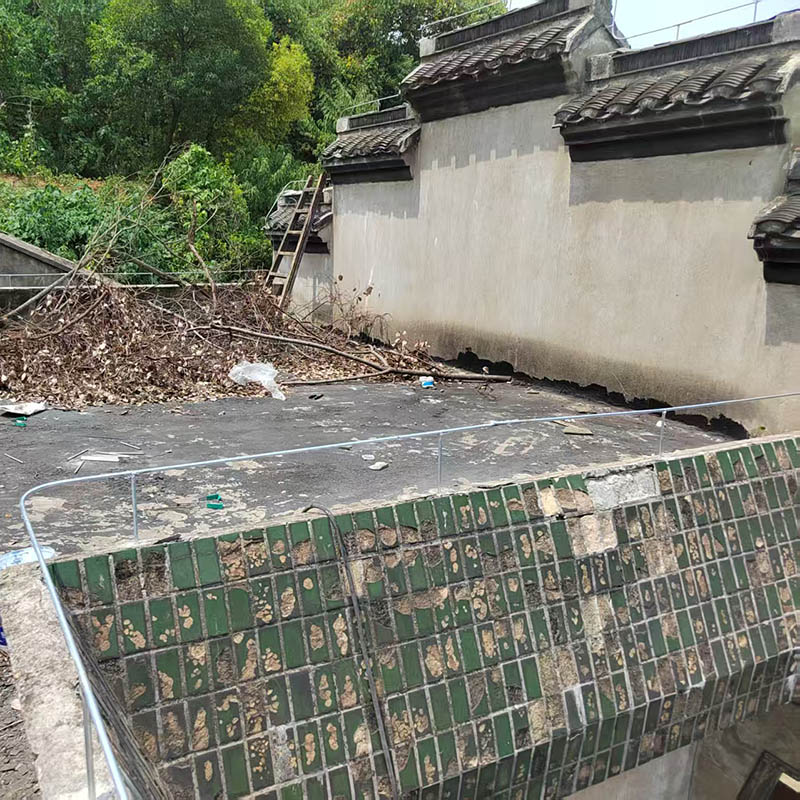

二、支架制作与安装（明装女儿墙 / 屋面）

1. 支架规格

支架型材：镀锌角钢 L25×3、扁钢 - 25×3，预制一体支架

支架高度：避雷带距墙体顶面 100～150mm（验收通用 150mm）

预埋深度：支架埋入墙体≥80mm，牢固不晃动；单支架可承受≥5kg 垂直拉力

2. 支架间距（强制要求）

直线段：≤1000mm（1m），均分排布

转角、阳角处：弯点两侧对称布置，距弯点 300～500mm 各 1 支

外墙垂直引下线支架：1.5～3m / 个

三、避雷带敷设工艺

1.圆钢先冷拉调直，整体顺直无扭曲下垂；2m 段平直偏差≤3‰，全长总偏差≤10mm

2.转弯处理：全部煨圆弧弯，R≥100mm，严禁 90° 直角死弯（尖角易引侧击雷、放电）

3.敷设位置：沿屋脊、檐口、女儿墙、屋角等易雷击部位外圈闭合敷设；高层建筑 45m（二类）/60m（三类）以上外墙四周均需敷设避雷带中国建筑科...

4.网格控制（屋面避雷网）

一类防雷：5m×5m 或 6m×4m

二类防雷：10m×10m 或 12m×8m

三类防雷：20m×20m 或 24m×16m

四、搭接焊接核心标准（验收重点）

1.所有接头必须搭接焊，禁止对口直焊、T 型对接

2.圆钢与圆钢

搭接长度 L ≥ 6d（6 倍直径），双面满焊

做法：一端煨 Z 型上下叠搭，焊缝饱满无气孔、夹渣、咬肉

3.扁钢与扁钢

搭接长度 L ≥ 2 倍扁钢宽度，三面满焊

圆钢 + 扁钢：按圆钢 6d 双面焊执行

焊后处理：敲净焊渣 → 两道红丹防锈漆 → 银粉面漆（和避雷带同色）

五、其他要求

1.缝两侧 300mm各设支架，中间煨向上半圆形Ω弯，圆弧 R≥100mm

预留伸缩余量，避免建筑沉降拉断避雷带

2. 屋面金属物跨接连通

屋面风机、管道、栏杆、水箱、光伏支架、金属天窗，全部用 φ8 镀锌圆钢跨接至避雷带，搭接焊接连通，消除电位差防感应雷。

3. 避雷带与引下线连接

每段闭合避雷网不少于 2 处与引下线可靠焊接；专设引下线沿建筑四周均匀布置，二类建筑间距≤18m，三类≤25m。

4. 暗装避雷带（屋面压顶内预埋）

埋设于压顶外侧，保护层厚度≤20mm

阳角位置可增设 300mm 高短避雷针，与避雷带连通

接地电阻参考值

一类防雷建筑：≤10Ω

二类、三类民用建筑：≤10Ω

危险场所：≤4Ω
