一、产品介绍

　　直升机场风向标表面直升飞机停机坪、高架直升飞机停机坪、船上直升飞机停机坪等停机坪，起引导警示直升飞机安全起飞降落的作用。

　　机场风向标能指示较终进近和起飞的风向，而对风速可作出一般的指示，根据ICAO规定每个机场必须少设置一个风向标。它的安装位置选择保证不受附近物体或旋翼吹起的气流的干扰，必须保障少200米外的飞机上能清晰辨认。

二、主要功能及特点：

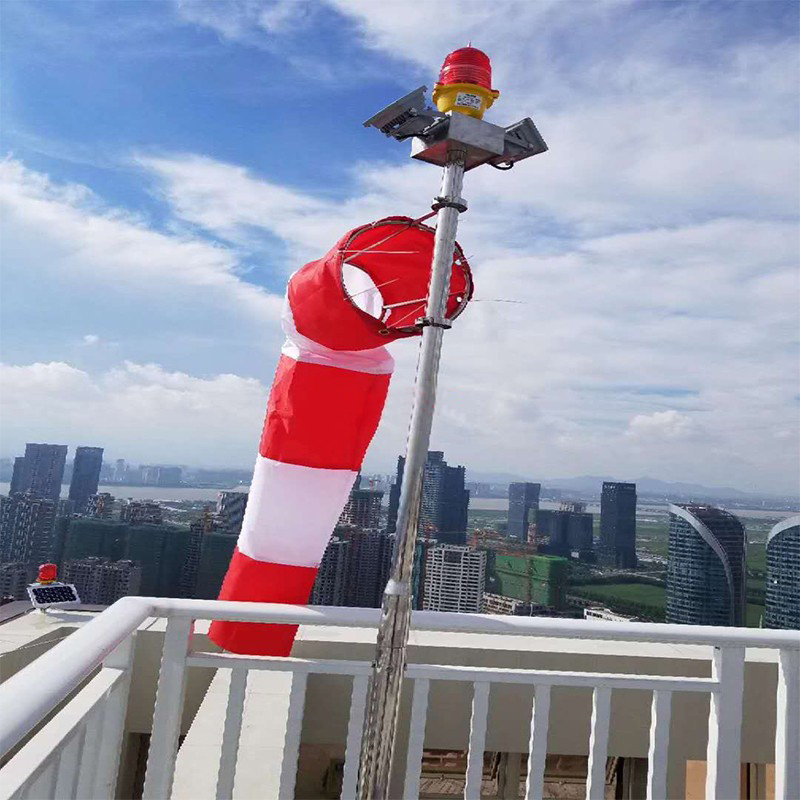

　　1.机场风向标为照明型风向标，是各类 机场观测风力和风向的标志物，可在白天和夜间使用。

　　2.在较顶部安装了一盏LED光源红色障碍灯，在夜间为飞行员障碍物提示。

　　3.顶部两旁安装了2只10W卤钨灯具（或4个LED-10W 的泛光灯）在夜间为风袋提供照明。

　　4.在标杆上部安装了一个轻重量不锈钢风袋框架和一个可 360度水平方向的轴承旋转机构。

　　5.在风袋框架上安装了一个风袋，（风袋为耐腐蚀、耐高温 的尼龙防雨材料制成,抗UV性能好，使用寿命长。颜色为红（橙）白相间，分为五段，起始段为红（橙）色。）根据标杆的总高不同风袋尺寸分为三种：

　　1#口径直径为300mm，小端走径为150mm，长为1.2m

　　2#口径直径为600mm，小端走径为300mm，长为2.4m

　　3#口径直径为900mm，小端走径为450mm，长为3.6m

　　风袋的选配方式：3.5米以下选用1#风袋；4米～6米

　　一般选用2#风袋，高度大于6米的风向标可以选用3#风袋。

　　6.标杆支架及基础部分：均为SUS304不锈钢材料制造。风向标志总高可为1.5m、2.5m、3.5m 、4m、5m 、6m、7m或根据需要；当总高大于9米时，为了增加稳固性可配装拉线。

　　7.可订制功能：配合专用控制器可实现远程控制。

　　8.电源引线：1.5m(引线长度可订制)。

　　9.产品符合美国联邦航空局（FAA）的**通告AC150/5345-27C，L-806及国际民航组织（ICAO）机场设计手册第四部分的规范。

　　10.设计风速为260km/h，但风速过高或紫外线强度过高的地区将会缩短风袋的使用寿命。底部接线，提供2.5mm2导线端子。

三、产品参数

四、安装使用方法

　　1.把风袋套在风袋框架上，绑扎带扎牢，同时应检查风袋框架与转动机构的连接是否牢固，应保证风袋框的两个固定爪牢固，螺栓紧固。（风袋需每年更换一次。）

　　2.把风向标按照产品安装说明图示连接好，检查风袋的旋转情况，如果有卡死现象，应向旋转轴承加注润滑剂 （油）。

　　3.然后将导线按照产品安装说明中线路要求连接，并检查灯具的工作情况是否正常。

　　4.确定无误后即可将风向标通过4个M16或6个M16的螺钉固定在混凝土基础上。再检查安装支架的垂直度，如果发现有倾斜应进行调整。

　　5.高度≥6米的风向标安装底盘带有铰链，以方便安装与维护。在安装时可以先固定铰链副底盘再竖直主杆可以节省安装时间。（风向标总体需每半年检查一次。）

五、使用注意事项

　　1.风向标安装必须处于水平位置，可用水平仪进行测量。

　　2.风向袋用于户外属于损耗配件，不要定期进行检查维护。

　　3.严禁使用标称以外的电源电压，否则将会损坏设备；

　　4.当设备发生故障时请勿自行拆开，以免造成人生伤害；

　　5.安装人员在操作完成后必须检查设备电源线防水处理是否良好，固定螺丝是否拧紧；

　　6.非专业人员请勿对设备进行维修，避免将故障扩大和造成人生伤害；

六、安装
