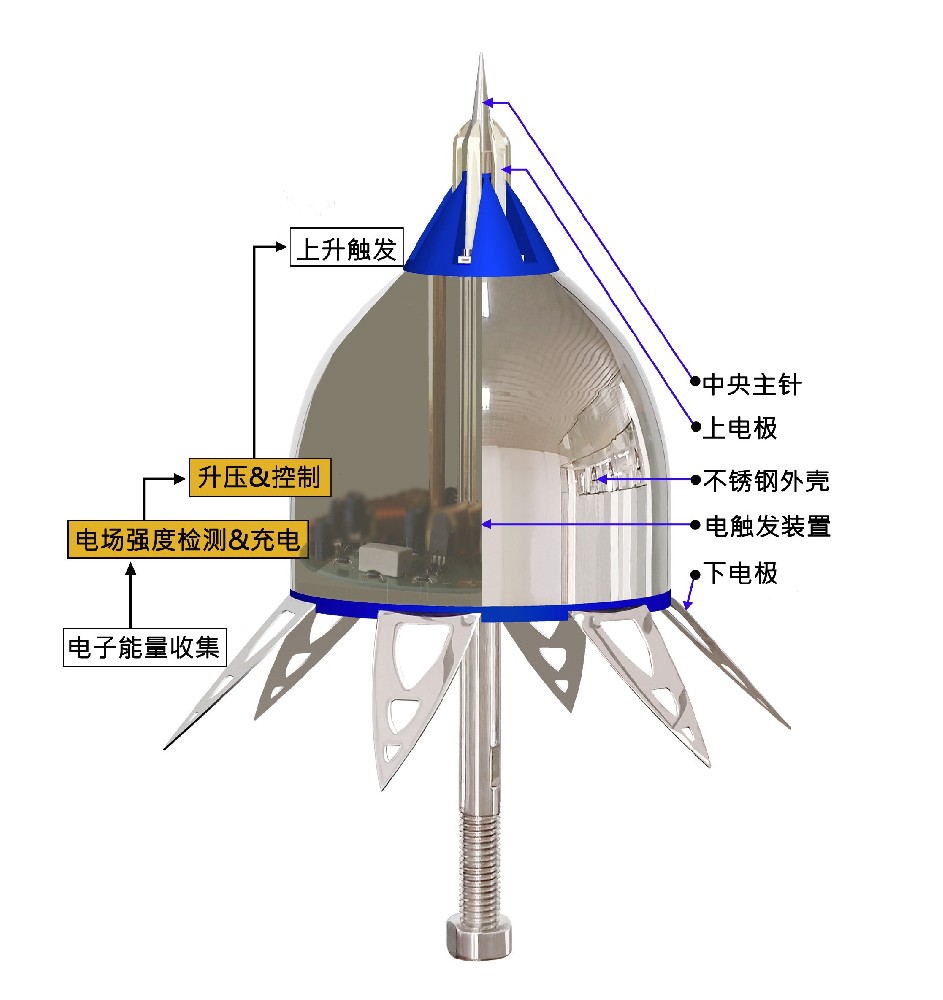

一、产品结构原理图

　　中央主针：被固定在支撑杆上用引下线与大地连接，形成一条完整的接闪路径，将闪电电流引入大地；
　　上电极：通过与中央主针形成提前先导；
　　不锈钢外壳：用来保护电触发装置；
　　电触发装置：用来处理转化下电极的收集的电能量，并促使中央主针与上电极产生放电形成提前先导；
　　下电极：用来收集电场变化产生的能量。

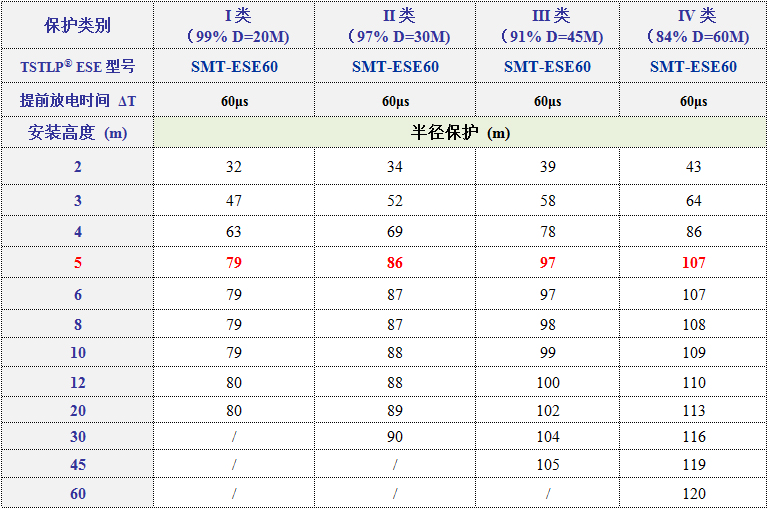

二、保护范围计算

Rp=h×Rp(5)/5

当2m≤h≤5m时

式中：
Rp (h) (m)：指定高度h的保护半径
h (m)：提前预放电避雷针尖相对于被保护物体顶部的高度差
D (m)： 一类建筑物保护为20m
     二类建筑物保护为30m
     三类建筑物保护为45m
     四类建筑物保护为60m

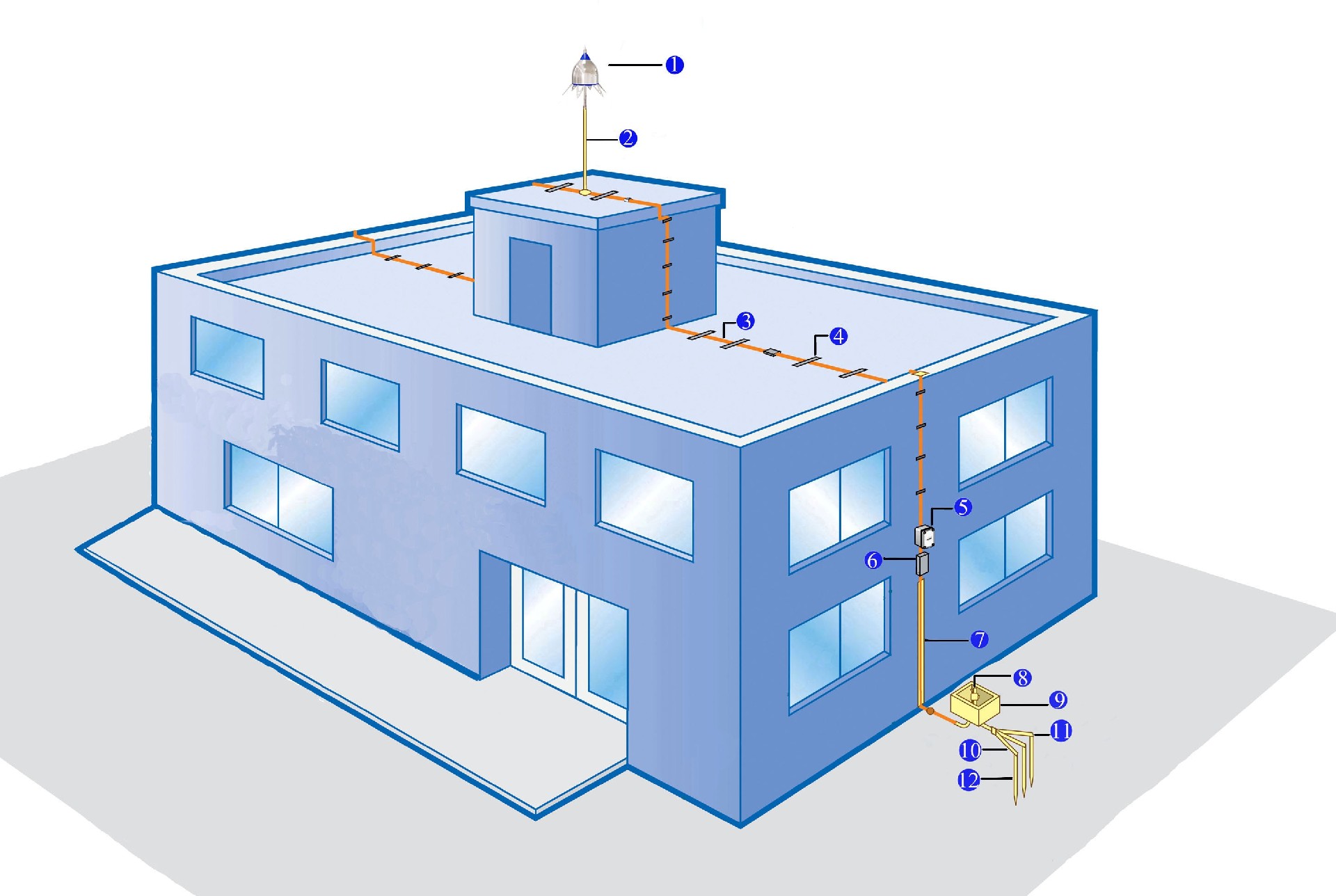

三、安装示意图

①TSTLP ESE避雷针 ②安装支撑杆 ③引下线铜带/线 ④引下线固定夹子 ⑤雷击计数器 ⑥测试夹 ⑦保护套 ⑧接地夹 ⑨接地观测井 ⑩接地铜线 ⑪接地棒与铜线的固定夹 ⑫接地棒
