一、简介
等电位联结电阻在线测试仪又称直流电阻在线测试仪，用于在线测量金属构件间，地网地极连接导体间的联接电阻。仪表广泛应用于工矿企业、建筑监测监理公司、建筑施工单位、石油化工、电力部门、船舶机车厂等。
等电位联结电阻在线测试仪仪表采用微处理机技术，四线法测试，安全精密可靠，测试仪提供485通讯或GPRS通讯方式，用户可根据MODBUS通讯协议进行二次开发、组建网络、实现远程多点在线监测等。测试仪采用大屏LCD显示，可设置测试参数，在现场查看当前直流电阻值。仪表具有声光报警功能，可设置报警临界值。测试仪安装简单，结构紧凑，安全耐用。

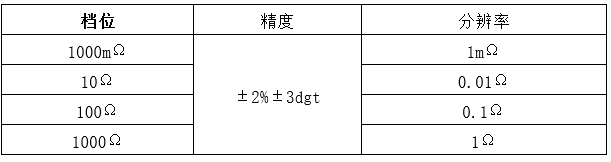

二、测量档位及精度
三、技术规格
电源 | DC12V/2A(外部提供) | 最大测试电流 | ≥1A |
工作电流 | 待机120mA，最大1.2A | 检测方式 | 精密四线法，2路A/D同时检测 |
量程 | 1mΩ~1000Ω | 测试接口 | C1电流正、C2电流负、P1电压正、P2电压负 |
测量时间 | 30秒/次 | 数据存储 | 有，掉电或不会丢失数据(200组) |
测试指示 | 测试过程中TESTING灯闪烁 | 通讯方式 | RS485通讯，GPRS通讯(选购) |
通讯方式 | RS485通讯，GPRS通讯(选购) | 显示模式 | 128mm×75mm；显示域:124mm×67mm |
主机尺寸 | 高宽厚:190mmX117mmX54mm | 质量 | 检测仪:约450g |
线路电压 | 应避免(线路不可带电测量，可能损坏仪器） | 溢出显示 | 超量程溢出功能:“OL”符号显示 |
工作温湿度 | -10℃~40℃;80%rh以下 | 存放温湿度 | -10℃~60℃;70%rh以下 |
耐压 | AC 3700V/rms(外壳与螺钉之间) | 功能 | 用于在线测量金属构件之间、地网地极间连接导体的联接电阻等。 |

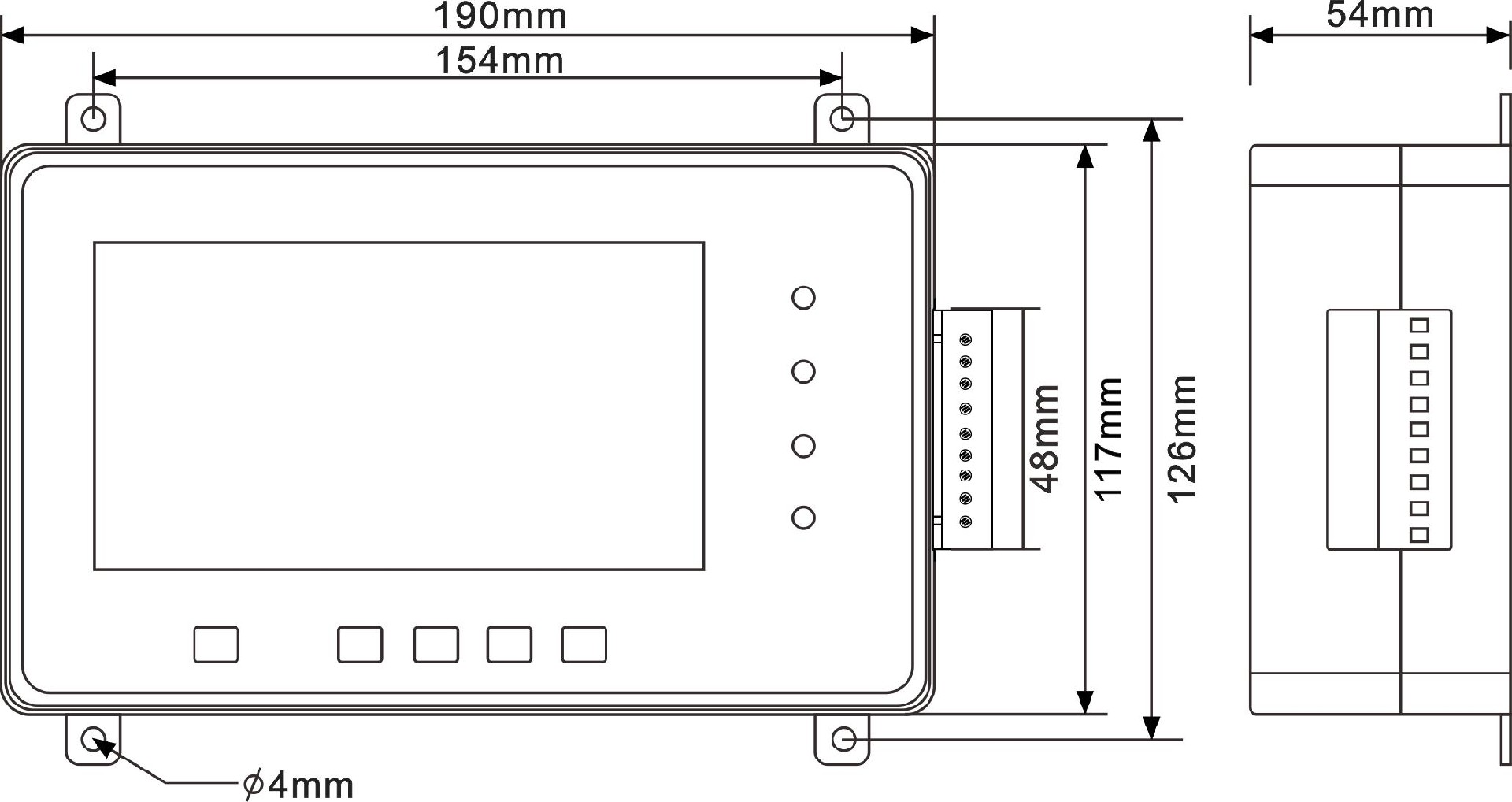

四、产品尺寸

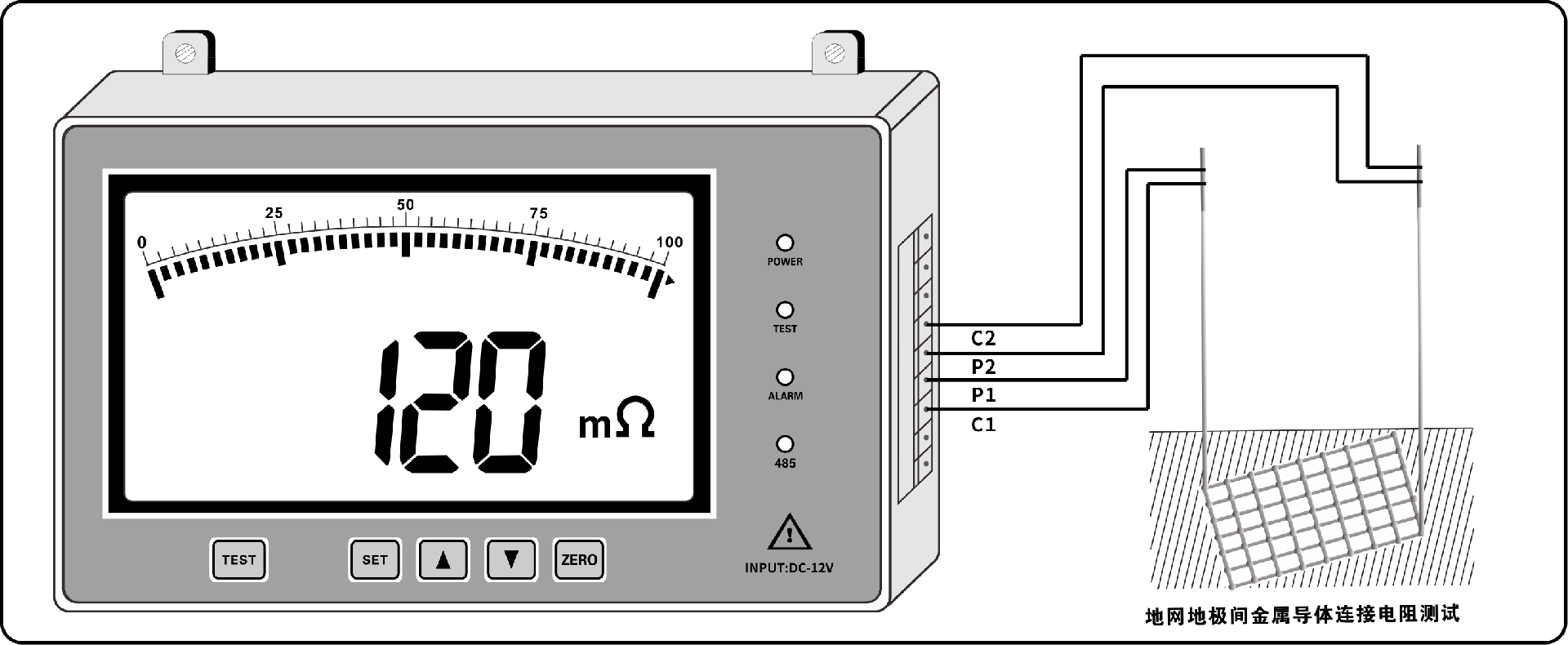

五、安装示意图
