一、产品介绍
接地系统监测仪专为在线监测接地引下线的连接状况、回路接地电阻、金属回路联结电阻而精心设计制造的。在线测试、非接触测量、地线穿心通过、绝不影响防雷接地效果和设施的正常运行，无需自检、实时检测、采用RS485有线通信传输数据，实现远程在线监测。监测仪内置传感器与电路板，完全封闭，具有防雨淋、防尘、耐高低温、防腐、阻燃等特性，确保野外、矿井下、室内等长时间在线监测的高精度、高稳定性、高可靠性。
可以单个安装使用，也可以通过RS485通讯方式自行组建成有线网络系统使用。有线网络系统由监测仪、监控软件、【通讯器、电源适配器、电脑（以上须用户自备和二次开发）】等组成，适合于近距离（1500米距离内）接地电阻监测。
二、产品用途
适用于输电线路杆塔接地；气象防雷接地；石油化工接地；通讯接地；变配电站接地；铁路设施接地；建筑仓库接地；金属回路阻值；电气设备接地等。
三、产品特点
●非接触测量，不影响接地效果和设备的正常运行。
●LCD显示监测值，可设置报警临界值，具有声光报警指示。
●可独立安装使用，也可以自行组建成有线网络系统使用。
●内置传感器与电路板，完全封闭，具有防防尘、耐高低温、防腐、阻燃。
●使用超微晶磁芯，具有高精度、高稳定性和高可靠性。
●对外提供RS485通信方式，通信方式与帧格式可定制。
●电源与有线通信电路设计有雷电防护线路，产品工作更可靠。
四、技术参数
名称 | 接地系统监测仪 | 规格 | 回路法、485 |
电源 | 监测仪:6~12VDC,50mA Max(选配GPRS 12VDC 150mAMax).(Ui:6V;Ii:50mA;Ci:0yF;Li:0mH;Pi:0.1W)(用户外部提供)，本安设备与安全栅的匹配关系:Uo≤Ui，Io≤Ii，Po≤Pi, CozCi, LozLi. | ||
电阻量程 | 0.01Ω~200Ω | 溢出指示 | 测试值大于200Ω时，LCD显示“OLΩ”符号 |
分辨率 | 0.001Ω | 测量精度 | +2%rdg+3dgt(20+5℃，70%RH 以下) |
地线穿孔尺寸 | 60mmx28mm | 通信方式 | RS485通信方式(支持ModBus协议) |
网络点数 | 1~250个接地点，可扩展 | 通讯距离 | 约1500米，可扩展 |
报警指示 | 声光报警、LCD显示 | 报警设置 | 监测仪面板设置，后台设置 |
数据显示 | 4位LCD显示 | 换档 | 全自动换档 |
地线干扰电流 | 应避免 | 外部磁场 | <40A/m |
外部电场 | <1V/m | 单次测量时间 | 约0.5秒 |
功耗 | 监测仪:50mA Max(选配GPRS 12VDC 150mA Max) | 防护等级 | IP54 |
工作温湿度 | -20~+550C;20%RH~90%RH | POWER指示灯 | 工作电源指示，电源接通即显示 |
ALARM指示灯 | 报警指示灯，被测试值大于设定的临界值时闪烁 | SET键 | 进入设置 |
上下箭头键 | 按SET键进入报警设置后，按上下箭头键改变数字大小 | ENTER键 | 报警临界值设置好后，按ENTER键确定保存 |

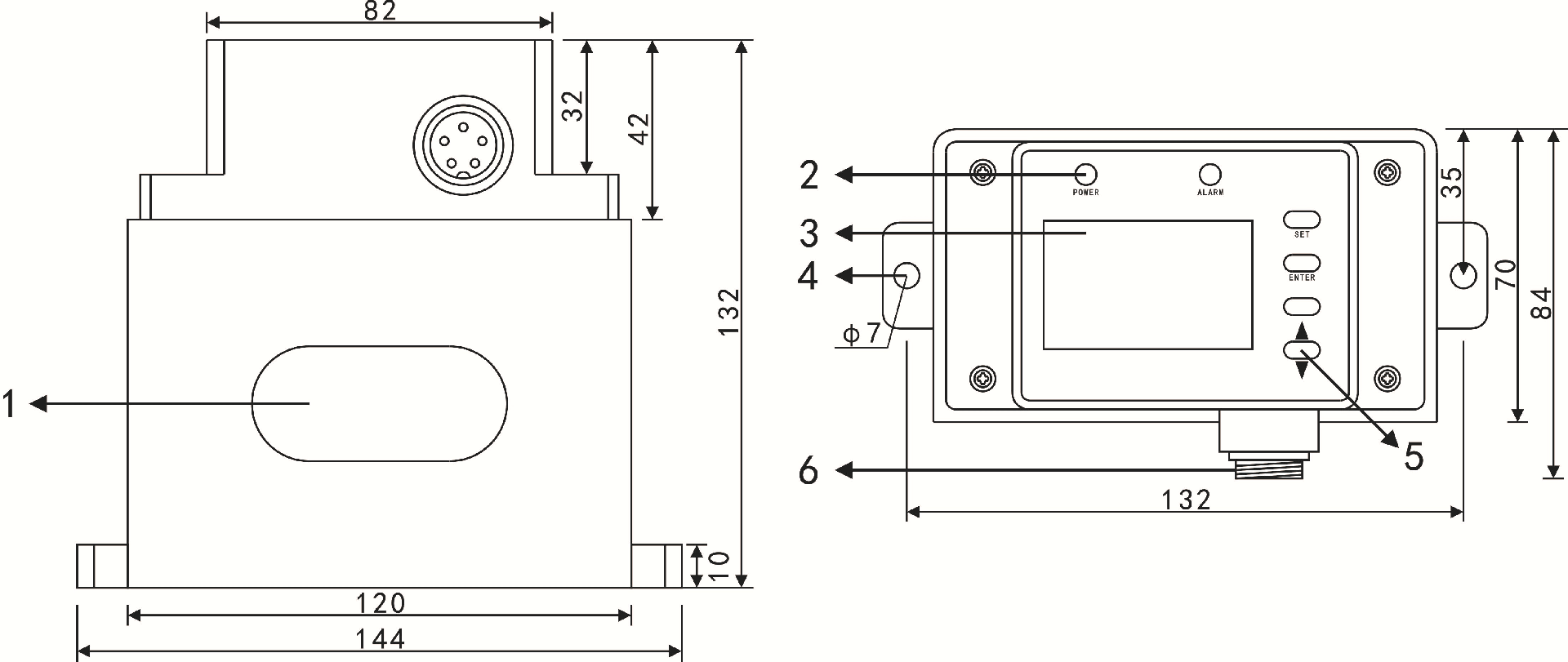

五、产品尺寸

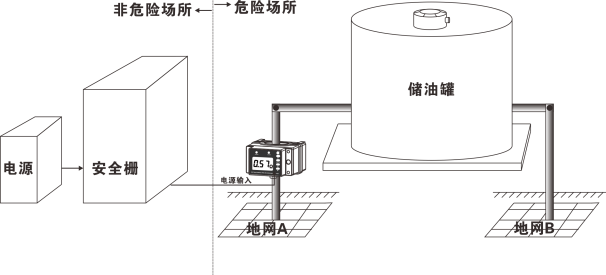

六、安装示意图
