GFL 全称四角角钢避雷塔，国标图集15D501标准产品，是变电站、油库、光伏、厂房最常用的独立直击雷防护设备。

一、型号含义

G：钢结构

F：防雷（防直击雷）

L：角钢桁架结构

GFL1 / GFL2：风压等级

GFL1：0.4kN/㎡（常规内陆、普通地区）

GFL2：0.7kN/㎡（沿海、多风、高风压地区）

后缀数字：代表高度规格，如 GFL1‑5=25米、GFL1‑8=30米、GFL1‑13=35米

二、核心技术参数（国标通用）

材质与防腐

主材：Q235B国标热镀锌角钢，镀锌层≥70~85μm，户外20年免维护

连接：M16/M20 高强度螺栓，现场拼装，无需焊接

接闪器：塔顶配1.5m不锈钢避雷针（也可配铜棒）

常用高度与保护半径（滚球法）

基础与接地要求

地基承载力：≥100kN/㎡，需做独立钢筋混凝土基础

接地电阻：常规场景≤10Ω；变电站/光伏≤4Ω，需配套主接地网、垂直接地极、降阻剂

抗风抗震：GFL1 抗8级风，GFL2 抗10级风，抗震烈度≤8度

三、适用场景

✅ 变电站、电厂、配电房

✅ 光伏电站、储能站

✅ 油库、化工厂危化品仓库

✅ 厂房、物资堆场、通信基站

✅ 开阔场地，需要独立避雷、不能依附建筑的场景

四、GFL、GH、GFW 三者区别（选型必看）

1. GFL：单塔独立避雷针，单点防护，最常用

2. GH：钢管避雷塔，更美观、风阻小，价格更高

3. GFW：避雷线塔，双塔挂避雷线，用于长条形区域全线防护

五、施工安装要点

1. 基础预埋4根地脚螺栓，浇筑养护到位

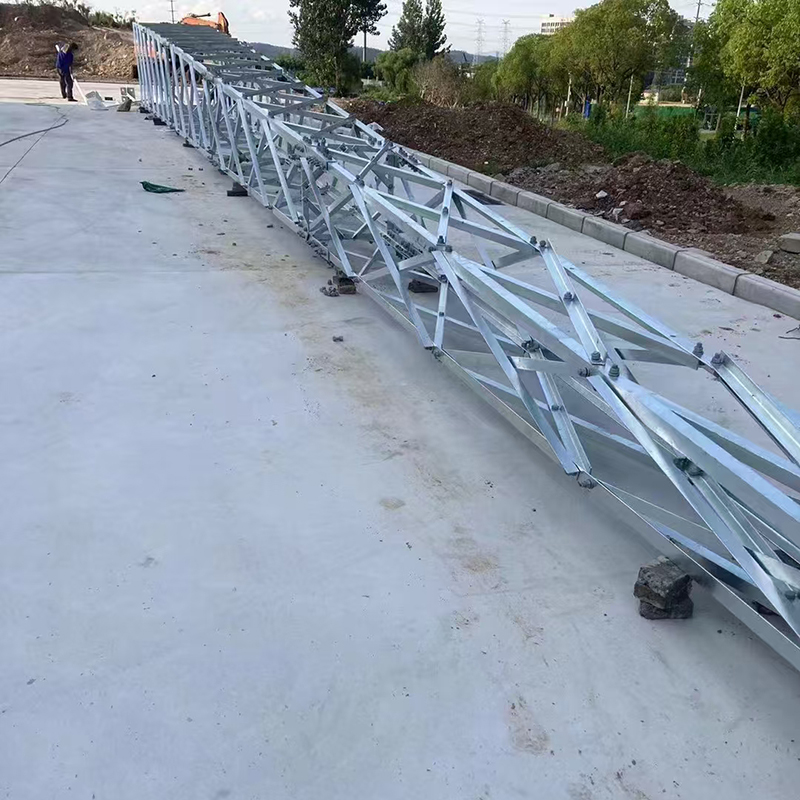

2. 塔体分段吊装，螺栓紧固扭矩达标，确保垂直度≤1/1000

3. 塔体底部2处引下线与主接地网可靠连接，热熔焊接
