一、介绍

　　GFW四角拉线避雷塔的保护范围还要按照滚球法来计算保护半径和保护范围。避雷塔主要用于各种建筑的防雷工程，特别是炼油厂、加油站、化工厂、煤矿、易燃易爆车间，更应该及时的安装避雷塔，因气候变化，雷电灾害不断加重，现在很多建筑都安装避雷塔，特别是楼顶不锈钢饰铁塔，造形样式多样，外形美观，设计新颖独特，广泛应用于各类大楼楼顶、广场及小区的绿地等的建筑，使之与建筑物交相辉映，成为城市中标志性的装饰建筑。避雷塔原理与避雷针一样，减少雷电灾害。

　　GFW避雷线塔主要用于各种建筑的防雷工程，特别是炼油厂、卫星发射站、加油站、化工厂、煤矿 ，易燃易爆车间，都应该安装避雷拉线塔，因气候变化、雷电灾害不断加重、现在很多建筑都安装避雷线塔。

二、设计依据

　　1.99（03）D501-1建筑物防雷设施安装（国家标准图集）

　　2.建筑物防雷设计规范（GB50057-94）

　　3.高耸结构设计规范（GBJ135-90）

　　4.钢结构设计规范（GB50017-2003）

　　5.塔桅钢结构施工及验收规程（CECS80：2006）

三、参数

GFW钢结构接闪带塔，总高度为：20、25、30、35、40m，对应跨度为40-200m之间等各种跨度范围。

　　1.基本风压：w0=0.4及0.7KN/m2两种

　　2.抗震设防烈度：8度及小天8度地区

　　3.地基承载力：100及200 KN/m2

　　4.覆冰厚度：≤10mm5.垂直度：≤1/1000

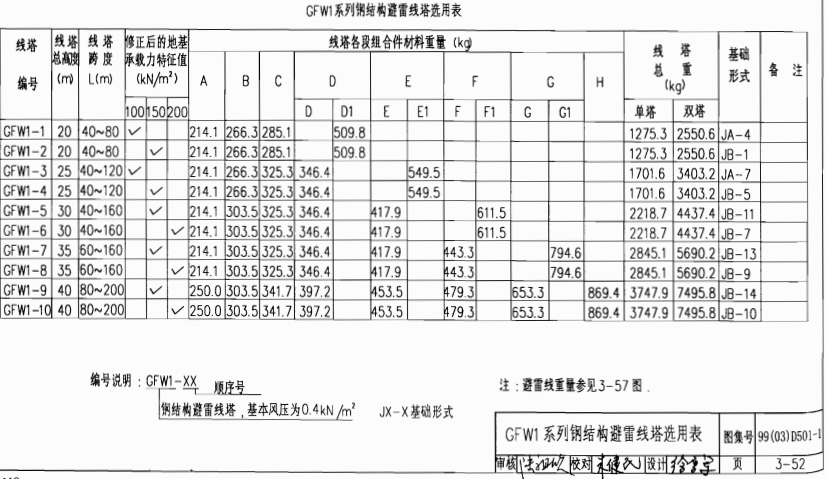

四、结构选型

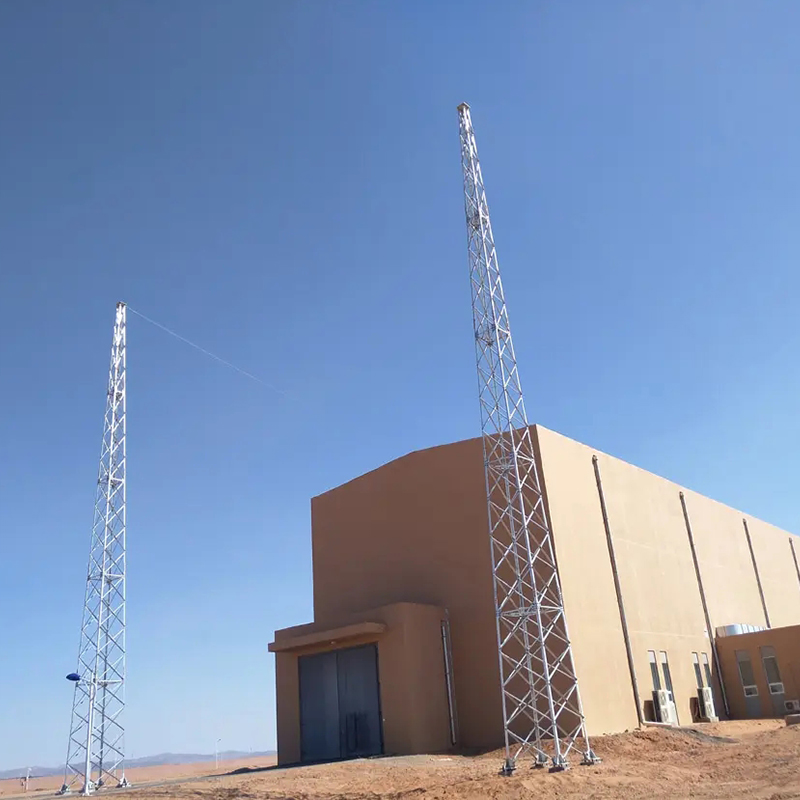

五、实拍
