一、直击雷防护（防直接劈中天线）

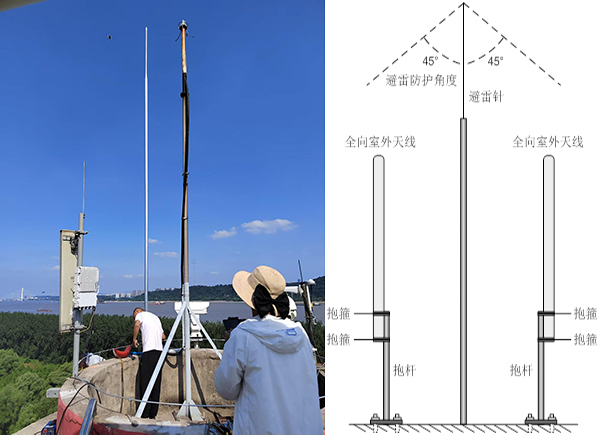

1、利用建筑原有避雷：天线装在楼顶避雷带保护范围内（滚球半径保护区），立杆、抱箍全金属件就近连屋面避雷网。

2、自立立杆无避雷带：加装接闪针

采用φ12～20m镀锌材质避雷针，高出天线最高点≥50cm，全覆盖天线保护范围。优选绝缘接闪杆，独立引下线，与设备塔体绝缘并且对信号无干扰；

立杆金属杆体直接做引下线，禁止避雷针与天线振子近距离搭接（间距＞30cm），避免引雷入天线。

3、铁塔安装：塔身整体接地，天线全部在铁塔接闪保护内，所有支架、夹具和塔身电气连通。

二、馈线感应雷防护（最关键，雷击大地产生浪涌顺着馈线烧设备）

1、加装同轴天馈避雷器（射频 SPD）

安装顺序：天线→避雷器IN 端→ OUT 端→室内馈线→接收机/ AP，严禁反接；

安装位置：优先室外穿墙口/机房进线口，离墙体越近越好，缩短地线；

2、馈线屏蔽层分段接地（国标要求）

楼顶天线处：馈线外屏蔽就近接立杆 / 避雷；

穿墙入户处：屏蔽层二次接地；

馈线长＞60m，中间再加一处接地。

三、接地系统

1、接地参数标准

通用通信天线：接地电阻≤4Ω；山区高阻土壤放宽≤10Ω；

地线：避雷器接地引线用直径≥6mm² 多股铜芯黄绿线，短直不盘圈，越短越好（＜1.5m最佳）。

2、接地极施工

接地极：50×50×5mm 镀锌角钢/Φ50镀锌钢管，单根长2.5m，垂直打入地下≥0.8m（冻土层以下）；

数量：≥2 根接地极，极间距≥5m，镀锌扁钢 40×4mm 连成环形地网；土壤干硬撒降阻剂、盐水降阻；

所有立杆、避雷器地线、馈线屏蔽共地，严禁单独分散接地（防地电位反击）。

四、配套电源防雷（天线配套供电适配器）

室外 POE 供电 / 直流电源进线：在设备端加装电源防雷器（DC12V/24V），电源地线和天线防雷共地，杜绝电源浪涌击穿设备。

五、防水细节（户外必做）

避雷器接头、馈线接头：防水胶带多层缠绕 + 热缩套管密封，接地焊接处除锈、刷沥青 / 防锈漆防腐。

六、极简快速施工口诀

高处有针防直击，馈线进门加避雷器；

屏蔽两端要接地，地线短粗入大地；

电源再加防雷块，共地一体最稳妥。
