一、产品介绍

　　本接地体电缆状，采用高炭石墨线制造，与杆塔连接的连接端头采用不锈合金，该品属非金属导电体，耐腐蚀、不生锈、接地电阻稳定、大电流冲击不反击、不损坏、电阻不变、耐高低温、使用寿命长30年，免维护、安全可靠。使用不受环境，气候条件限制，安装便捷，无需电气焊，省工省时，节省材料，经费，节能，环保，防盗，尤其适合酸性土壤、碱性土壤、沼泽、湿热地带和海滩使用。

二、技术指标

　　1.材料电阻：ρ≤0.25mΩ·m

　　2.每米接触表面积：≥0.09㎡

　　3.冲击电流耐受：100kA 18次不反击，△R≤1.0Ω

　　4.工频电流耐受：10A，1min，△R≤1.0Ω

　　5.高温性能：100℃,1h

　　6.低温性能：-40℃,1h

　　7.抗压强度：≥360kg,10s

　　8.抗拉强度：≥120kg,10s

　　9.耐酸碱性PH（3-9）

　　10.年酸碱腐蚀率（重量比)：≤0.1%，使用寿命50年。

　　11.抗弯折：可随意弯折

四、产品规格

　　缆的横截面积20×20mm，16×16mm，4×4mm，5×5mm,长度可根据用户设计需求加工。

　　用量计算:本品使用量按直径10mm的镀锌钢用量计算

五、施工要求

　　1.施工时按图纸设计要求进行。

　　2.在本单位的技术指导下安装施工。

　　3.本接地线宜适用口型状安装，两接头闭口。

　　4.连接方式为搭接，用导电石墨线缠绕扎紧，塔接的长度尺度为本接地体直径的10倍。

　　5.接地体沟要平，用细湿土埋，分层夯实。

　　6.防止利器刮伤石墨缆体，保护缆体导电、泄电层不受损坏。

　　7.穿越路基时要用钢管套护。

　　8.本品在特殊地段使用时，其连接体需要加固防护套。

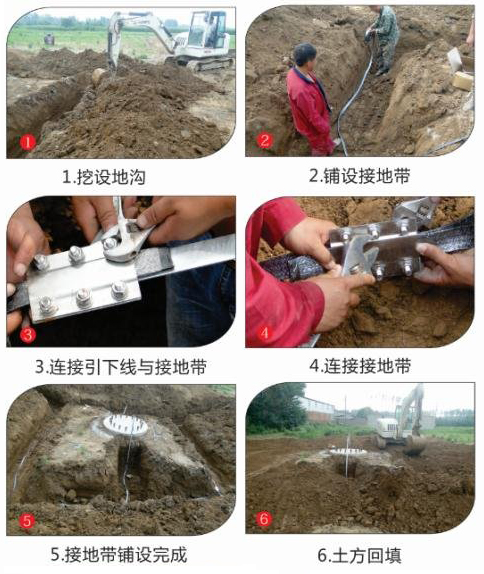

六、安装
