一、产品介绍

　　电解离子接地极是一种防雷接地产品，适用于各类有较高接地要求、接地工程难度较大的场所，与传统的接地方式相比较，能使雷电沖击电流及故障电流更怏地扩散于壤中，因此，在恶劣的土壤条件下，接地效果更为显著。电解离子接地极应用的保湿配方、离子缓释、潜深接地、长效降阻四项前沿科技最大程度解決了降阻性、耐腐性和使用寿命等问题，使得该产品在各项接地性能和适应性方面具有明显优势，应用领域十分广阔。

二、技术指标

　　1.电解离子接地极技术参数产品寿命:＞30年

　　2.极管內壁陶瓷镀膜防腐层电阻化率:△R％≤1％

　　3.冲击耐受电流密度≥1000kA/m2

　　4.工频耐受电流密度≥5kA/m2

　　5.耐酸、耐碱丶耐盐性能:优

三、产品构成

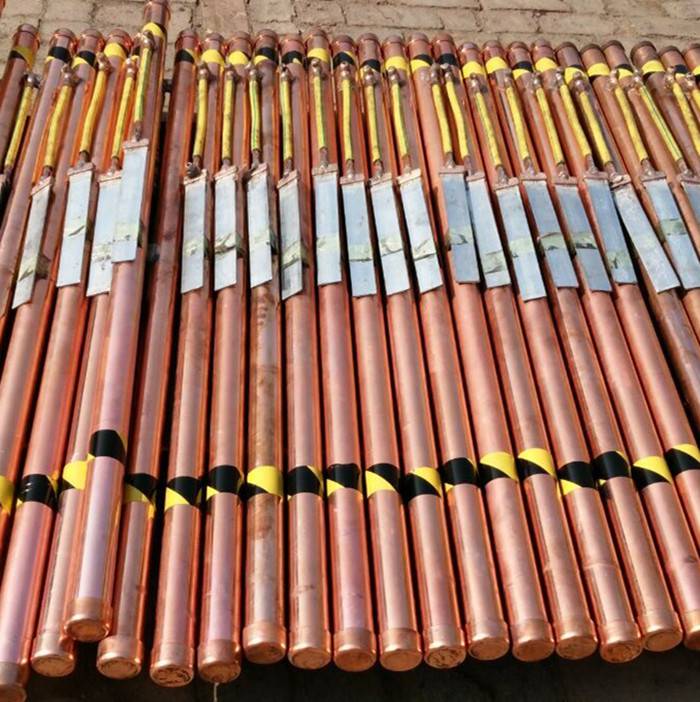

　　1.离子电极管：采用优质紫铜管材，铜包钢管材，锌包钢管材，不锈钢管材，铜合金管材，极管采用最新陶瓷镀膜技术处理，具有超强的耐强酸、强碱防腐性能;极管外壁一层高分子防腐导电材料，具有优良防腐能力和极低的电阻率。极管上端和下端分别设计了水分吸收孔和离子释放孔。

　　2.离子电极内部离子发生装置：填充在极管内部，具有很强的离子释放性能，并具备吸水保湿电离导电长效释功能

　　3.离子电极外部专用填充料：非金属导电材料，防腐环保，添加有吸水保湿、凝固、渗透以及土壤改良成分，与极管内释放出的电解离子相互作用可以持续改善周围土壤的导电性能，达到接地降阻的效果。

四、电解离子接地极技术优势

　　1.装置自动调节功能强，不断向电极周围土壤补充导电离子，改善周围土壤电阻率。

　　2.电极单元采用耐腐蚀的合金材料，高能回填料采用具防腐性能和耐高压击的化学材料为辅料。大大延长其使用寿命。保证使用30年。

　　3.回填料以强吸水性、强吸附力和离子交換能力强的物理化学物质为主体材料。完成电极单元与周围土壤的高效紧密结合，且将降低周围士壤电阻率，有效增强了雷电导通释放能力。

　　4.高能回填料能与接地极和周围土壤充分接触，大大降低接触电阻。且流动性和渗透性好，増大与土壤的接触面积，从而增大泄流面积。

　　5.由于电极单元采用低导磁率材料，抗直击雷感应脉冲袭击强，防雷电二次效应。

　　6.由于电解离子接地极优异的接地效果和很强的调节功能，主要用于高壤率地区和建筑物高度密集的城市。

　　7.由于电解离子接地极优异的接地效果，占地面积少，施工工程量小，节约材料。

　　8.防腐离子接地体所用的一切材料均无毒无污染，属绿色环保产品。

五、施工指南

　　1.钻孔：在选好的施工场地依据所选产品情况开挖圆坑，在坑里钻出垂直地面的孔洞。

　　2. 配制填充料：

　　　　⑴在容积内放入相应的淡水(井水、自来水均可)，水与填充料的比例为0.4～0.6：1。

　　　　⑵加入专用高能填充料，通常为长效防腐降阻剂（长效离子剂：长效防腐剂：活性离子剂=25：25：1），搅拌至糊状。

　　3.将电解离子接地极从包装中取出，检查产品是否完整（电解离子接地极一端焊接了一段95mm2铜线，铜线上再焊接了一块镀锌扁铁，其上开了两个直径为12mm的圆孔，孔中心距为63mm）。

　　4.拆开电解离子接地极两端及中间的密封胶带（密封胶带用以密封通气孔，通气孔通过潮解作用，将活性电解离子有效释放到土壤中，使接地极成为一个离子发生装置，从而改善周边土质使之达到接地降阻要求）。

　　5.将四分之一配制好的填充料填入孔洞底部。

　　6.将电解离子接地极植入孔洞中，接地极顶部与圆坑的底部平齐。

　　7.接好引出线：引出线采用铜线加扁铁，可螺丝紧固（须刮掉孔周围银粉漆），也可剪掉扁铁后焊接。

　　8.将其余填充料填在接地极周围至接地极顶端100mm时止，测量接地电阻，达到要求后，用土填盖在接地极周围。

　　9.当一套接地极达不到接地电阻要求时，可用两套或多套并联使用，接地极与接地极之间的间隔不宜小于5m。

　　10.检查安装，确保接地极完全被埋入，并与接地网完好连接，待接地极充分吸湿（24小时）后测量其接地电阻。

六、施工
